استانداردهای بین‌المللی در نقشه‌کشی و معماری

رعایت استانداردهای ایزو و علائم قراردادی، تفاوتی اساسی میان یک نقشه‌کش آماتور و یک متخصص حرفه‌ای ایجاد می‌کند. این قواعد تضمین می‌کنند که نقشه شما در هر جای جهان توسط تیم‌های اجرایی به درستی درک شود.

در طول مسیر یادگیری، با مباحثی آشنا می‌شوید که زیربنای مستندسازی هر پروژه بزرگی است، از جمله:

• انواع خطوط و کاربرد تخصصی هر یک در نقشه‌های اجرایی
• قواعد دقیق اندازه‌گذاری و نوشتن متون فنی
• مقیاس‌بندی و تبدیل ابعاد واقعی به ابعاد نقشه
• نحوه استفاده از شابلون‌ها و ابزارهای دقیق اندازه‌گیری

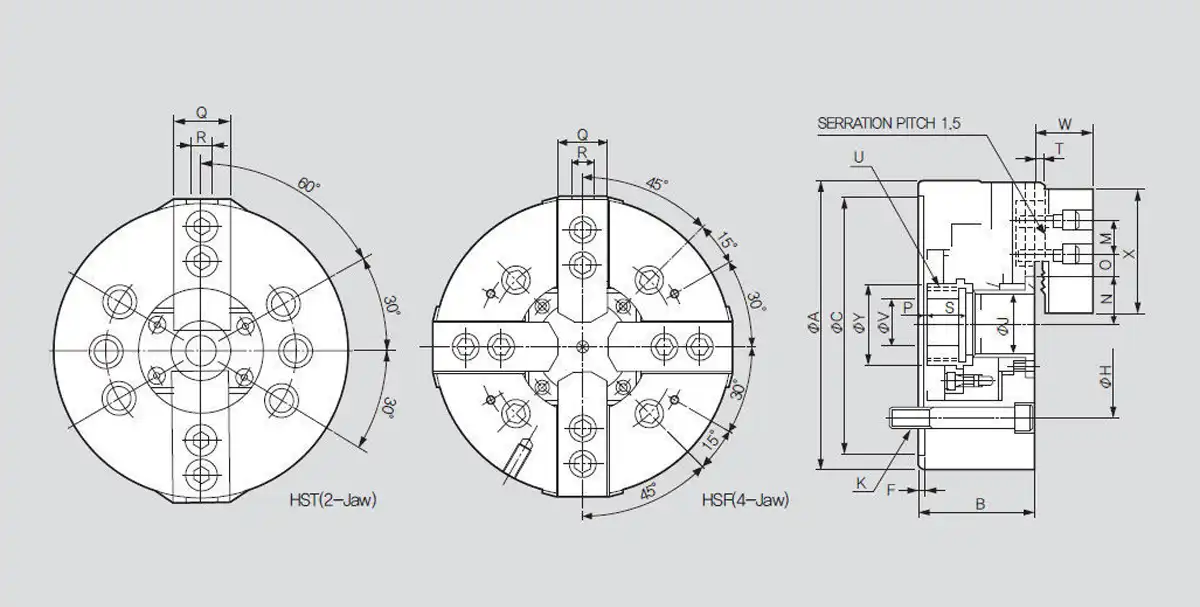

تجسم فضایی و رسم تصاویر چندنما

توانایی تبدیل یک جسم سه‌بعدی به نماهای دو‌بعدی (روبرو، بالا و جانبی) هسته اصلی ترسیمات مهندسی است. این فرآیند به شما کمک می‌کند تا جزئیات مخفی یک سازه را به تصویر بکشید و از خطاهای احتمالی در زمان ساخت جلوگیری کنید.

رسم فنی به عنوان پیش‌نیاز طراحی‌های هنری

بسیاری از دانشجویان معماری پیش از ورود به مباحثی نظیر اسکیس، ابتدا باید بر هندسه ترسیمی مسلط شوند. داشتن خطی قوی و ذهنی هندسی، کیفیت کارهای بصری شما را به طرز چشمگیری افزایش می‌دهد و پایه‌ای استوار برای خلاقیت‌های بعدی می‌سازد.

ارتباط نقشه‌کشی با دنیای دیجیتال و نرم‌افزار

امروزه اکثر نقشه‌ها به صورت دیجیتالی تهیه می‌شوند، اما منطق تمام آن‌ها بر پایه همان اصول سنتی نقشه‌کشی بنا شده است. کسانی که پایه قوی در ترسیم دستی دارند، بسیار سریع‌تر و دقیق‌تر کار با ابزارهای رایانه‌ای را فرا می‌گیرند.

گام اول برای ورود به دنیای طراحی سیستمی

پس از درک مفاهیم اولیه، دانشجویان آماده می‌شوند تا مهارت خود را در نرم‌افزارهای محبوبی مانند AutoCAD پیاده‌سازی کنند. در واقع، نرم‌افزار تنها یک ابزار است و این دانش ترسیم فنی شماست که کیفیت نهایی خروجی را تعیین می‌کند.

تلفیق دقت مهندسی با مدل‌سازی‌های بصری

در پروژه‌هایی که نیاز به نمایش جزئیات اجرایی در محیطی کاربرپسندتر دارند، استفاده از ابزارهایی مثل SketchUp در کنار دانش نقشه‌کشی، می‌تواند فرآیند ارائه پروژه به کارفرما را بسیار حرفه‌ای‌تر جلوه دهد.

تکنیک‌های حرفه‌ای در برش‌زدن و نمایش جزئیات

نمایش فضاهای داخلی و لایه‌های پنهان یک قطعه صنعتی یا یک پلان معماری از طریق مبحث برش (Section) امکان‌پذیر است. یادگیری نحوه صحیح برش زدن، از پیچیده‌ترین و در عین حال جذاب‌ترین بخش‌های این تخصص است.

ارتقای کیفیت ارائه‌های معماری با راندوی فنی

اگرچه ترسیم فنی بر دقت متمرکز است، اما ترکیب آن با مهارت‌های اسکیس و راندو می‌تواند به نقشه‌های بی‌روح، جان تازه‌ای ببخشد و آن‌ها را برای درک بهتر مخاطب غیرمتخصص آماده کند. این ترکیب، مهارتی است که در آموزشگاه‌های برتر اصفهان بر آن تاکید می‌شود.

نظم و انضباط در مدیریت پروژه‌های نقشه‌کشی

یک نقشه‌کش موفق باید بداند چگونه زمان خود را مدیریت کند. اگرچه آموزش کنترل پروژه با MSP مستقیماً با رسم خطوط در ارتباط نیست، اما داشتن دید سیستمی و برنامه‌ریزی برای اتمام ددلاین‌های نقشه، از شما یک متخصص قابل اعتماد در محیط‌های کاری می‌سازد.

کاربرد هندسه ترسیمی در صنایع مختلف

از طراحی یک پیچ کوچک صنعتی تا نقشه‌های عظیم شهرسازی، همگی وابسته به اصول ترسیم فنی هستند. این دانش به هیچ رشته‌ی خاصی محدود نمی‌شود و هر جا که "ساخت" وجود دارد، "نقشه‌کشی" حرف اول را می‌زند.

درک پرسپکتیو و نمایش عمق در تصاویر

رسم تصاویر سه‌بعدی به روش‌های ایزومتریک و دی‌متریک، به متخصصان اجازه می‌دهد تا پیش از تولید، شمایی کلی از محصول نهایی را مشاهده کنند. این موضوع در تحلیل‌های مهندسی بسیار کلیدی است.

ترسیمات ساختمانی و نقشه‌های فاز یک و دو

در حوزه ساختمان، یادگیری نحوه ترسیم ستون‌گذاری، دیوارهای باربر و جزئیات سقف‌ها، گام اصلی برای تهیه دفترچه‌های محاسباتی و اجرایی است که در آموزشگاه مهرگان با دقت به آن‌ها پرداخته می‌شود.

تکنیک‌های هاشورزنی و نمایش متریال

برای تشخیص جنسیت مصالح در یک نقشه برش خورده، از الگوهای هاشور استاندارد استفاده می‌شود. شناخت این الگوها باعث می‌شود نقشه‌های شما توسط هر مجری طرحی در اصفهان یا هر شهر دیگری به درستی اجرا شود.

آماده‌سازی برای بازار کار مهندسی

با اتمام این دوره، شما دیگر یک تماشاگر نیستید؛ بلکه توانایی تولید محتوای فنی را دارید که اولین قدم برای استخدام در دفاتر فنی و مهندسی معتبر محسوب می‌شود.

دوره نقشه کشی و ترسیم فنی مناسب چه کسانی است؟

این دوره به گونه‌ای طراحی شده که از مفاهیم پایه شروع شده و برای تمامی افرادی که با طراحی و ساخت سر و کار دارند، مناسب است:

• دانشجویان ترم‌های اول رشته‌های مهندسی عمران، معماری و مکانیک
• هنرجویان هنرستانی که به دنبال تقویت پایه علمی خود هستند
• علاقه‌مندان به طراحی صنعتی و مدلسازی قطعات
• افرادی که قصد دارند وارد حوزه نقشه‌کشی دیجیتال شوند و نیاز به پیش‌نیاز دارند

سرفصل‌های دوره نقشه کشی و ترسیم فنی

• معرفی ابزارهای نقشه‌کشی و نحوه استفاده صحیح از آن‌ها
• آموزش ترسیم انواع خطوط مهندسی و کاربرد استانداردهای ایزو
• هندسه ترسیمی و رسم شکل‌های منتظم و غیرمنتظم
• اصول تصویرگری و رسم سه نمای اجسام صلب
• قواعد اندازه‌گذاری، مقیاس و نوشتن متون در نقشه
• انواع برش‌های ساده، پله‌ای و شکسته برای نمایش جزئیات داخلی
• ترسیم تصاویر سه‌بعدی (ایزومتریک، کاوالیر و کابینت)
• آشنایی با علائم قراردادی در نقشه‌های ساختمانی و صنعتی

جمع بندی

تسلط بر نقشه‌کشی و ترسیم فنی، اولین و مهم‌ترین گام برای تبدیل شدن به یک مهندس یا طراح موفق است. در مجتمع آموزشی مهرگان اصفهان، ما این مهارت پایه را با رویکردی کاملاً کاربردی و منطبق بر نیاز بازار کار به شما آموزش می‌دهیم. با درک صحیح قواعد ترسیم، مسیر شما برای یادگیری نرم‌افزارهای پیشرفته هموارتر شده و اعتماد به نفس لازم برای حضور در پروژه‌های بزرگ را کسب خواهید کرد. این دوره پلی است میان ایده‌های خلاقانه شما و واقعیت‌های مهندسی که هر متخصصی باید از آن عبور کند. با ما در اصفهان، استانداردهای جهانی نقشه‌کشی را بیاموزید و حرفه‌ای وارد دنیای صنعت شوید.
