سقف‌های بتنی دال توپر و دال وافل از پرکاربردترین سیستم‌های سازه‌ای در ساختمان‌های بتنی به‌شمار می‌روند و شناخت صحیح آن‌ها برای افرادی که قصد یادگیری اصولی طراحی سازه‌های بتنی و ورود حرفه‌ای به این حوزه را دارند، یک ضرورت جدی محسوب می‌شود. انتخاب نادرست سیستم سقف می‌تواند منجر به افزایش هزینه‌ها، مصرف بی‌رویه مصالح، مشکلات اجرایی و حتی ضعف عملکرد سازه‌ای شود. در این دوره، مفاهیم مرتبط با طراحی، رفتار سازه‌ای و انتخاب صحیح دال‌های بتنی توپر و وافل به‌صورت مرحله‌به‌مرحله و قابل فهم آموزش داده می‌شود؛ به‌گونه‌ای که شرکت‌کننده بتواند با دیدی فنی و اجرایی، تصمیمات مهندسی دقیق‌تری در پروژه‌های واقعی اتخاذ کند. محتوای دوره بر اساس نیازهای عملی مهندسان و فعالان حوزه سازه تنظیم شده و تمرکز اصلی آن بر مسائل اجرایی، چالش‌های متداول طراحی سقف‌های بتنی و نحوه تصمیم‌گیری مهندسی در شرایط واقعی پروژه است.

در ادامه، طراحی سقف دال بتنی توپر و وافل را از منظر فنی، اجرایی، اقتصادی و آیین‌نامه‌ای بررسی می‌کنیم و در پایان به جمع‌بندی دقیقی برای انتخاب سیستم مناسب می‌رسیم.

معرفی سقف دال بتنی توپر

دال بتنی توپر (Solid Slab) یکی از ساده‌ترین و در عین حال متداول‌ترین انواع سقف‌های بتنی است. این نوع دال دارای ضخامت یکنواخت بوده و بارهای ثقلی را از طریق خمش، به تیرها یا مستقیماً به ستون‌ها منتقل می‌کند. دال‌های توپر بسته به نسبت ابعاد دهانه‌ها می‌توانند به‌صورت یک‌طرفه یا دوطرفه عمل کنند.

رفتار سازه‌ای دال توپر

دال بتنی توپر تحت اثر بارهای مرده و زنده، دچار خمش مثبت در وسط دهانه و خمش منفی در نواحی تکیه‌گاهی می‌شود. در دال‌های تخت (بدون تیر)، انتقال بار مستقیماً به ستون‌ها صورت می‌گیرد و همین موضوع باعث اهمیت ویژه کنترل برش پانچ در اطراف ستون‌ها می‌شود. رفتار مناسب این دال وابستگی زیادی به ضخامت، آرماتورگذاری صحیح و کنترل تغییرمکان‌ها دارد.

ضوابط و اصول طراحی دال بتنی توپر

طراحی دال بتنی توپر بر اساس آیین‌نامه‌هایی مانند ACI 318 و مبحث نهم مقررات ملی ساختمان انجام می‌شود. در این فرآیند، مهندس طراح باید علاوه بر مقاومت، به بهره‌برداری مناسب و دوام سازه نیز توجه کند. در طول آموزش طراحی دال بتنی توپر، شرکت‌کنندگان به‌صورت عملی با موارد زیر آشنا می‌شوند:

• تعیین ضخامت اولیه بر اساس طول دهانه و نوع تکیه‌گاه
• محاسبه بارهای مرده، زنده و لرزه‌ای
• کنترل خمش در نواحی مختلف دال
• بررسی برش یک‌طرفه و برش پانچ
• کنترل خیز آنی و بلندمدت
• بررسی ترک‌خوردگی و عرض ترک‌ها

رعایت این ضوابط باعث می‌شود دال توپر عملکردی ایمن، اقتصادی و مطابق با استانداردهای بهره‌برداری داشته باشد

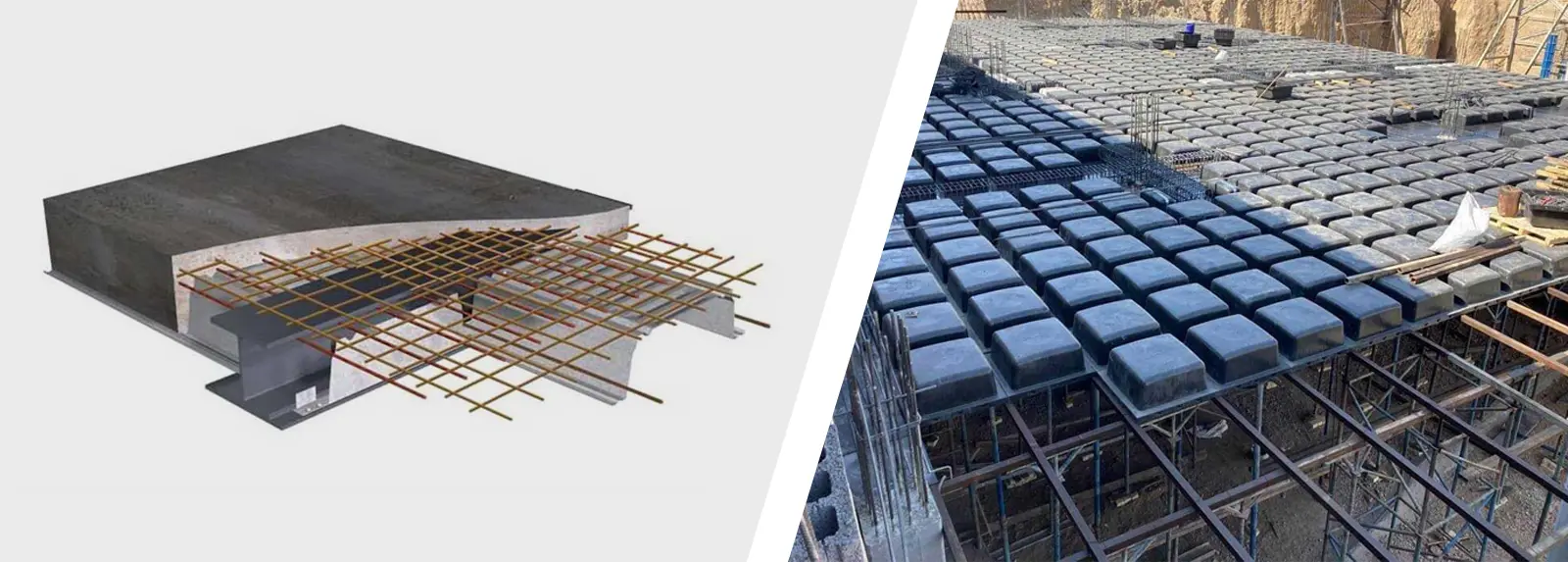

معرفی سقف دال وافل

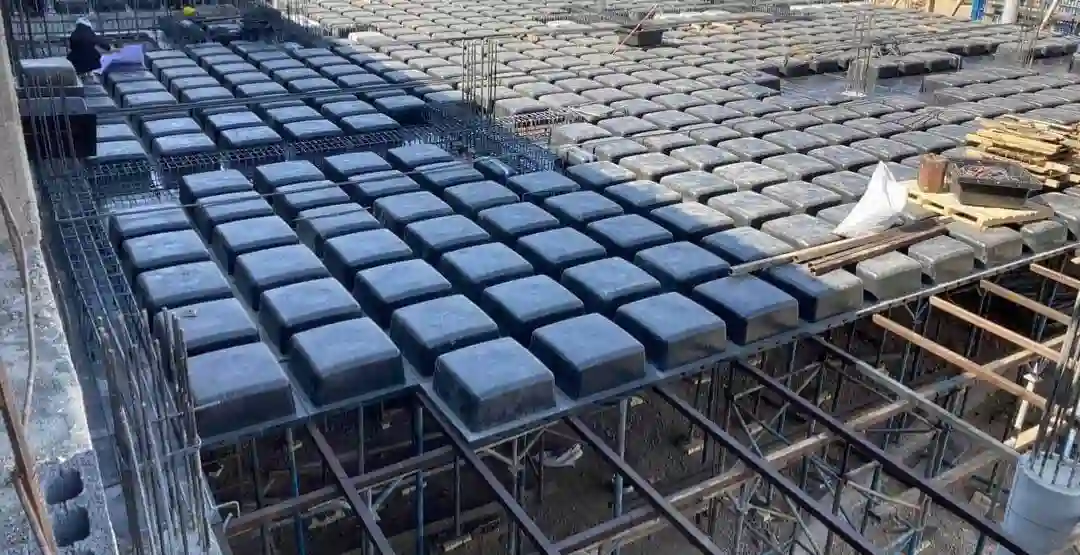

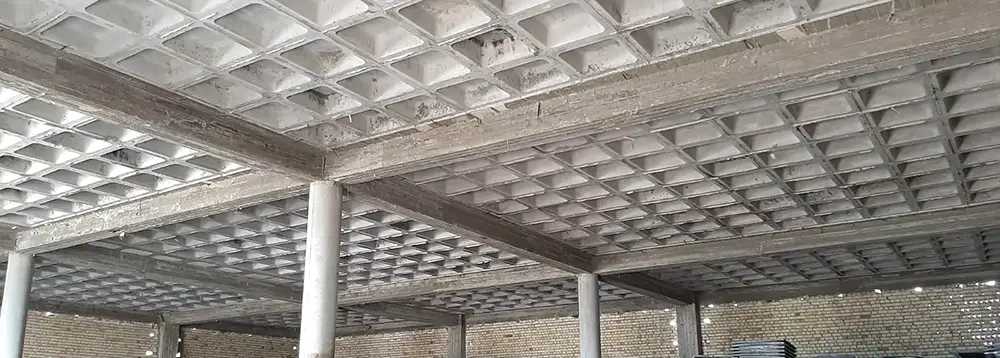

دال بتنی وافل Waffle Slab نوعی دال دوطرفه است که در آن با حذف بتن ناکارآمد کششی، شبکه‌ای از تیرچه‌ها در دو جهت عمود بر هم ایجاد می‌شود. این سیستم معمولاً با استفاده از قالب‌های وافل پلاستیکی یا فایبرگلاس اجرا می‌شود و ظاهری شبیه لانه زنبور در زیر سقف ایجاد می‌کند. هدف اصلی از به‌کارگیری دال وافل، کاهش وزن مرده سازه و افزایش دهانه قابل پوشش بدون افزایش قابل توجه مصرف مصالح است. به همین دلیل این سیستم در پروژه‌های مدرن با دهانه‌های بزرگ بسیار محبوب شده است و در آموزش‌های تخصصی طراحی سقف‌های بتنی، معمولاً به‌عنوان یکی از گزینه‌های پیشرفته و کاربردی مورد بررسی قرار می‌گیرد.

اجزای اصلی سقف وافل

سقف وافل از چند جزء اصلی تشکیل می‌شود که هرکدام نقش مشخصی در عملکرد سازه‌ای دارند:

• دال رویه (Top Slab) با ضخامت معمولاً 5 تا 7 سانتی‌متر
• تیرچه‌های متعامد در دو جهت اصلی
• قالب‌های وافل (مکعبی یا مستطیلی)
• آرماتورهای طولی و عرضی تیرچه‌ها
• آرماتور حرارتی و افت در دال رویه

هماهنگی دقیق این اجزا در طراحی و اجرا، شرط اصلی عملکرد مناسب سقف وافل است.

اصول طراحی و کنترل‌های سازه‌ای دال وافل

در بخش مربوط به دال وافل، ابتدا مفهوم رفتار سازه‌ای این سیستم تشریح می‌شود و سپس به‌دلیل هندسه خاص آن، نحوه مدل‌سازی و کنترل‌های لازم به‌صورت آموزشی و گام‌به‌گام بررسی می‌گردد. تحلیل این سیستم معمولاً با نرم‌افزارهایی مانند SAFE و ETABS انجام می‌شود.

مهم‌ترین کنترل‌های طراحی سقف وافل عبارت‌اند از:

• کنترل خمش تیرچه‌ها در دو جهت
• کنترل برش تیرچه‌ها
• بررسی برش پانچ در محل ستون‌ها
• کنترل خیز کوتاه‌مدت و بلندمدت
• بررسی ارتعاش و راحتی بهره‌برداری

طراحی صحیح دال وافل باعث می‌شود سازه‌ای سبک‌تر، اقتصادی‌تر و با عملکرد لرزه‌ای مناسب‌تر داشته باشیم؛ موضوعی که در کلاس‌های حضوری طراحی سقف‌های بتنی، با مثال‌های واقعی از پروژه‌های اجرایی مورد تحلیل قرار می‌گیرد.

مزایا و معایب دال بتنی توپر و وافل

یکی از اهداف اصلی این دوره، توانمندسازی شرکت‌کنندگان در انتخاب صحیح بین دال توپر و وافل بر اساس شرایط واقعی پروژه است؛ چرا که تصمیم‌گیری بدون شناخت مزایا و محدودیت‌های هر سیستم، می‌تواند پرریسک باشد. در این بخش به‌صورت خلاصه و کاربردی این موارد را مرور می‌کنیم.

مزایای دال بتنی توپر

• سادگی طراحی و تحلیل
• اجرای آسان و قابل فهم برای اکثر پیمانکاران
• قالب‌بندی کم‌هزینه‌تر
• مناسب برای دهانه‌های کوچک تا متوسط

معایب دال بتنی وافل

• نیاز به قالب‌بندی خاص و دقیق
• حساسیت بالا در اجرا
• ارتفاع کلی بیشتر سقف
• وابستگی به نیروی اجرایی ماهر

بررسی این مزایا و معایب در کنار شرایط پروژه، نقش تعیین‌کننده‌ای در انتخاب سیستم سقف دارد.

مقایسه اقتصادی و اجرایی دو سیستم سقف

در این دوره، نگاه اقتصادی به طراحی سقف‌ها به‌صورت تحلیلی آموزش داده می‌شود و تنها به مقایسه هزینه بتن بسنده نمی‌شود. در واقع باید مجموعه‌ای از عوامل شامل هزینه قالب، آرماتور، زمان اجرا و تاثیر وزن سازه بر فونداسیون بررسی شود. در بسیاری از پروژه‌ها، اگرچه هزینه اولیه قالب وافل بیشتر است، اما کاهش وزن مرده و امکان افزایش دهانه، منجر به کاهش هزینه کلی سازه می‌شود. در مقابل، دال توپر در پروژه‌های کوچک‌تر و متداول، همچنان گزینه‌ای اقتصادی و منطقی به‌شمار می‌رود. انتخاب نهایی باید با در نظر گرفتن کاربری ساختمان، دهانه‌ها، محدودیت ارتفاع و بودجه پروژه انجام شود. این نوع نگاه تحلیلی معمولاً در دوره‌های حضوری آموزش طراحی سقف، که تمرکز آن‌ها بر تصمیم‌گیری مهندسی در شرایط واقعی پروژه است، تقویت می‌شود.

کاربردهای رایج و توصیه‌های مهندسی

دال بتنی توپر معمولاً در ساختمان‌های مسکونی، اداری کم‌ارتفاع و پروژه‌هایی با دهانه محدود استفاده می‌شود. در مقابل، دال وافل انتخابی ایده‌آل برای پارکینگ‌ها، مراکز تجاری، سالن‌ها و ساختمان‌هایی با معماری باز و دهانه‌های بزرگ است. توصیه می‌شود قبل از انتخاب سیستم سقف، هماهنگی کاملی بین مهندس سازه ، معمار و مجری پروژه برقرار شود تا بهترین تصمیم فنی و اقتصادی اتخاذ گردد؛ رویکردی که در آموزشگاه‌های فنی‌ـ‌مهندسی معتبر و دوره‌های حضوری تخصصی، به‌عنوان یکی از مهارت‌های کلیدی مهندس محاسب آموزش داده می‌شود.

سرفصل‌های دوره طراحی سقف دال بتنی توپر و وافل

در این دوره حضوری، مباحث طراحی و کنترل سقف‌های دال بتنی توپر و وافل به‌صورت منظم و گام‌به‌گام ارائه می‌شود تا شرکت‌کنندگان بتوانند از مرحله تحلیل تا کنترل‌های نهایی، دیدی جامع و کاربردی نسبت به طراحی این سیستم‌ها پیدا کنند. سرفصل‌های آموزشی دوره شامل موارد زیر است:

• طراحی میلگردهای دال بتنی توپر بر اساس خمش مثبت و منفی
• کنترل برش دال بتنی توپر و بررسی ضوابط آیین‌نامه‌ای مرتبط
• کنترل خیز دال بتنی توپر تحت بار زنده و ارزیابی معیارهای بهره‌برداری
• کنترل خیز نهایی دال بتنی توپر با در نظر گرفتن اثرات بلندمدت
• آشنایی با مبانی رفتار سازه‌ای و فلسفه طراحی سقف وافل
• بررسی نکات اجرایی سقف وافل و ملاحظات مهم در قالب‌بندی و آرماتورگذاری
• طراحی میلگردهای دال وافل در تیرچه‌ها و دال رویه
• کنترل برش دال وافل و بررسی تفاوت آن با دال‌های توپر
• کنترل خیز دال وافل تحت بار زنده و بررسی عملکرد سازه‌ای
• کنترل خیز نهایی دال وافل و ملاحظات مربوط به تغییرمکان بلندمدت

این سرفصل‌ها به‌گونه‌ای انتخاب شده‌اند که شرکت‌کننده پس از پایان دوره، توانایی تحلیل، طراحی و کنترل سقف‌های دال بتنی توپر و وافل را در پروژه‌های واقعی به‌دست آورد.

جمع‌بندی

در پایان دوره، شرکت‌کنندگان درک روشنی از تفاوت فلسفه طراحی و حوزه کاربرد سقف‌های دال بتنی توپر و وافل خواهند داشت. دال توپر با سادگی، اجرای آسان و هزینه اولیه کمتر، گزینه‌ای مناسب برای پروژه‌های متداول است؛ در حالی که دال وافل با کاهش وزن مرده، افزایش دهانه و انعطاف‌پذیری معماری، راهکاری مدرن برای پروژه‌های بزرگ و خاص محسوب می‌شود. شناخت دقیق این دو سیستم و انتخاب آگاهانه بر اساس شرایط پروژه، می‌تواند نقش مهمی در افزایش ایمنی، کاهش هزینه‌ها و بهبود کیفیت نهایی ساختمان ایفا کند.
