نرم‌افزار سالیدکست در واقع پلی هوشمندانه میان تئوری‌های متالورژی و واقعیت‌های کارگاهی در صنعت ریخته‌گری محسوب می‌شود. این ابزار به مهندسان اجازه می‌دهد تا پیش از تخلیه اولین پاتیل ذوب، درون قالب را ببینند و عیوب احتمالی را پیش‌بینی کنند. در فضای صنعتی اصفهان که دقت در تولید قطعات ریختگی حرف اول را می‌زند، تسلط بر این نرم‌افزار یک ضرورت مهارتی است. این محتوا به بررسی این موضوع می‌پردازد که چگونه شبیه‌سازی، ریخته‌گری سنتی را به یک فرآیند تولید مدرن و مهندسی تبدیل می‌کند. در ادامه نگاهی دقیق و علمی به جزئیات فنی و کاربردهای عملیاتی این نرم‌افزار قدرتمند در پروژه‌های واقعی خواهیم داشت.

نرم افزار SolidCast چیست؟

سالیدکست یک سیستم شبیه‌سازی ریخته‌گری مبتنی بر PC است که بر اساس روش‌های پیشرفته انتقال حرارت، فرآیند انجماد فلز را مدل‌سازی می‌کند. این نرم‌افزار با تمرکز بر پیش‌بینی حفره‌های انقباضی و تخلخل، به طراحان کمک می‌کند تا پیش از تولید انبوه، سیستم راهگاهی را اصلاح کنند. قدرت اصلی این برنامه در سادگی کاربری و سرعت بالای حل مسائل است که آن را از مدل‌های سنگین‌تر متمایز کرده است. با استفاده از این ابزار، می‌توان رفتار انواع آلیاژهای آهنی و غیرآهنی را در شرایط مختلف دمایی و قالب‌گیری به دقت تحلیل نمود. در واقع، سالیدکست به جای آزمون و خطاهای پرهزینه در کارگاه، یک محیط مجازی برای اطمینان از سلامت قطعه فراهم می‌آورد.

ویژگی های برنامه سالیدکست

• این برنامه توانایی مدل‌سازی انواع روش‌های ریخته‌گری از جمله ماسه‌ای، دقیق و دایکاست را با دقت متالورژیکی بسیار بالایی دارد.
• سیستم مش‌بندی خودکار و هوشمند آن اجازه می‌دهد تا هندسه‌های پیچیده در کمترین زمان ممکن برای محاسبات المان محدود آماده شوند.
• امکان مشاهده لایه به لایه پیشرفت انجماد به صورت گرافیکی، درک عمیقی از نحوه تشکیل عیوب ساختاری در مرکز قطعه به مهندس می‌دهد.
• دیتابیس غنی از مواد و آلیاژهای استاندارد، نیاز کاربر به وارد کردن دستی داده‌های پیچیده فیزیکی و شیمیایی را تا حد زیادی برطرف می‌سازد.
• ماژول اختصاصی برای طراحی و محاسبه ابعاد تغذیه (Riser) به طراح اجازه می‌دهد تا با کمترین نرخ بازگشتی، سالم‌ترین قطعه ریختگی را تولید کند.
• قابلیت شبیه‌سازی تاثیر مبردها و آستین‌های عایق بر الگوی انجماد، یکی از کلیدی‌ترین ابزارهای مهندسان برای کنترل انجماد جهت‌دار در قطعات بزرگ است.

مزایا کار با سالیدکست

کاهش چشم‌گیر ضایعات تولید از طریق شناسایی عیوب پیش از ساخت مدل، هزینه‌های سربار کارخانه را در پروژه‌های تیراژ بالا به شدت کاهش می‌دهد. این موضوع در ریخته‌گری قطعات حساس که هزینه ذوب و مواد اولیه آن‌ها بالاست، به عنوان یک مزیت رقابتی استراتژیک برای واحد تولید محسوب می‌شود.هماهنگی کامل با فایل‌های خروجی نرم‌افزارهای طراحی از جمله solidwork پایه باعث شده تا گردش کار بین واحد طراحی و واحد شبیه‌سازی بسیار سریع باشد. شما می‌توانید بلافاصله پس از تغییر در ابعاد مدل، نتیجه را در سالیدکست مشاهده کرده و از سلامت طراحی جدید در همان لحظه اطمینان حاصل کنید.سادگی در تنظیمات اولیه و عدم نیاز به سخت‌افزارهای فوق حرفه‌ای، این نرم‌افزار را به گزینه‌ای ایده‌آل برای کارگاه‌های کوچک و متوسط تبدیل کرده است. برخلاف بسیاری از شبیه‌سازها که نیاز به ابررایانه دارند، سالیدکست روی سیستم‌های مهندسی معمولی نیز عملکردی روان و قابل قبول از خود نشان می‌دهد.

کاربرد های سالیدکست

SolidCast به طور گسترده در صنایع ریخته‌گری چدن، فولاد و آلیاژهای آلومینیوم برای بهینه‌سازی فرآیند تولید قطعات پیچیده استفاده می‌شود. این نرم‌افزار با شبیه‌سازی دقیق شرایط انتقال حرارت، به مهندسان کمک می‌کند تا عیوب ناشی از انجماد ناهمگون را در مدل‌های مهندسی برطرف کنند. در کارخانجات مدرن، استفاده از این ابزار بخشی جدایی‌ناپذیر از واحد کنترل کیفیت و تحقیق و توسعه برای ارتقای استانداردهای تولید است. در ادامه، حوزه‌های کلیدی که این نرم‌افزار در آن‌ها نقش حیاتی ایفا می‌کند را به صورت تخصصی بررسی خواهیم کرد.

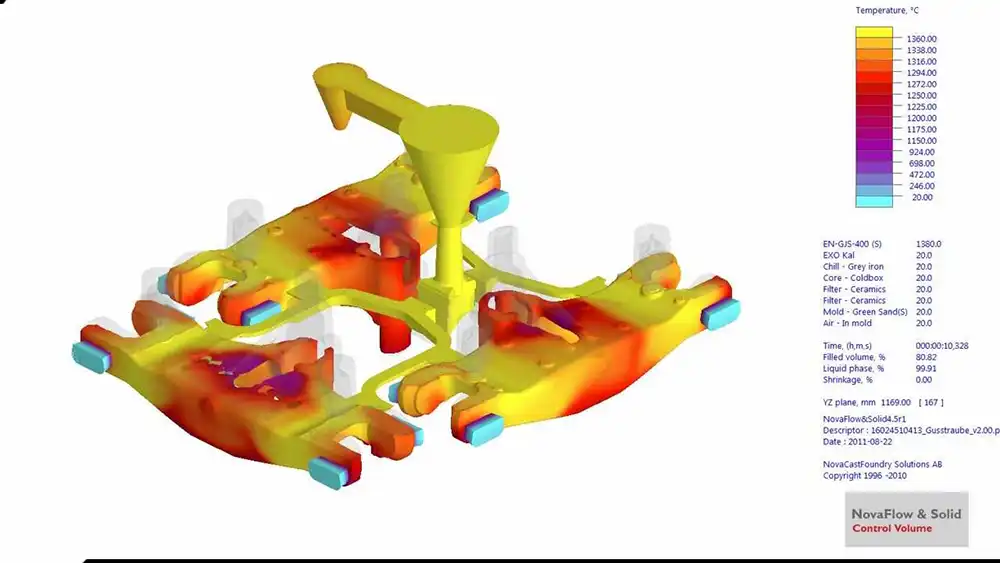

شبیه‌سازی ریخته‌گری ماسه‌ای (Sand Casting)

این روش پرکاربردترین حوزه فعالیت سالیدکست است که در آن تاثیر انواع ماسه و مبرد بر انجماد قطعات فولادی و چدنی بررسی می‌شود. نرم‌افزار با دقت بالایی زمان تخلیه و فشار ذوب در سیستم راهگاهی را برای جلوگیری از تلاطم ذوب در قالب ماسه‌ای محاسبه می‌کند. طراحان با این تحلیل می‌توانند از شسته شدن ماسه و ایجاد ناخالصی در قطعه نهایی به طور کامل پیشگیری کرده و کیفیت سطحی را افزایش دهند. این شبیه‌سازی برای قطعات سنگین صنعتی که هزینه دوباره‌کاری آن‌ها بسیار بالاست، یک ضرورت حیاتی در متالورژی مدرن به شمار می‌آید.

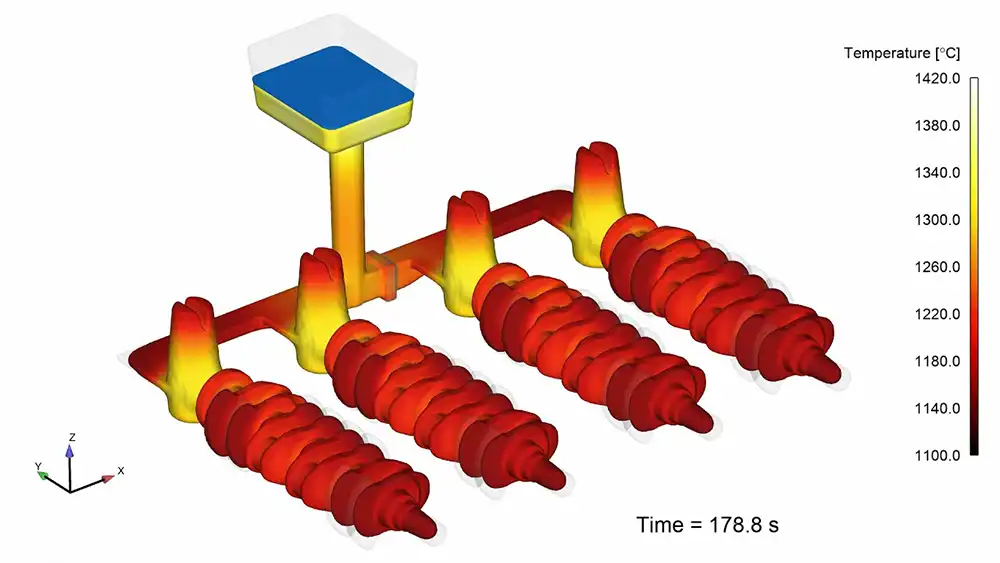

تحلیل انجماد و تخلخل در فلزات

شناسایی نقاطی که آخرین مراحل انجماد را طی می‌کنند برای جلوگیری از ایجاد حفره‌های خالی در مرکز قطعه که باعث ضعف مکانیکی می‌شوند، ضروری است. سالیدکست با استفاده از معیارهای انجمادی، نقشه‌ای دقیق از احتمال حضور تخلخل در نواحی مختلف مدل را در اختیار مهندس قرار می‌دهد. این تحلیل کمک می‌کند تا با جابه‌جایی تغذیه‌ها یا استفاده از لوله‌های حرارتی، انجماد جهت‌دار را به سمت نقاط غیرحساس قطعه هدایت کنیم. اطمینان از سلامت ساختار داخلی، پیش‌شرط اصلی برای قطعاتی است که تحت بارهای دینامیکی و خستگی در ماشین‌آلات قرار می‌گیرند.

طراحی و بهینه‌سازی سیستم راهگاهی (Gating System)

یک سیستم راهگاهی غلط می‌تواند منجر به ورود هوا، تلاطم ذوب و در نهایت افت کیفیت متالورژیکی قطعه ریختگی شود. سالیدکست با تحلیل نحوه پر شدن قالب، بهترین ابعاد را برای حوضچه بارریزی، راهگاه‌های اصلی و فرعی پیشنهاد می‌دهد تا ذوب به آرامی وارد قالب شود. بهینه‌سازی این بخش مستقیماً بر راندمان ریخته‌گری تاثیر گذاشته و مقدار فلز اضافی که باید دوباره ذوب شود را به حداقل می‌رساند. مهندسان با این ابزار می‌توانند تعادلی میان سرعت پر شدن قالب و سلامت فیزیکی قطعه ایجاد کنند که در روش‌های سنتی غیرممکن است.

مدل‌سازی ریخته‌گری دقیق (Investment Casting)

در روش ریخته‌گری دقیق که برای تولید قطعات با جزئیات بسیار بالا استفاده می‌شود، کنترل دمای قالب و ذوب اهمیت دوچندانی پیدا می‌کند. سالیدکست اجازه می‌دهد تا پوسته سرامیکی و دمای پیش‌گرم قالب را در شبیه‌سازی لحاظ کرده و رفتار ذوب را در مقاطع بسیار نازک بسنجیم. این قابلیت برای صنایعی مثل تولید پره‌های توربین یا قطعات پزشکی که نیاز به دقت ابعادی فوق‌العاده دارند، ابزاری حیاتی و راهگشا است. تحلیل دقیق در این بخش، ریسک شکست پوسته و عیوب سطحی را در فرآیند پیچیده ریخته‌گری دقیق به شدت کاهش می‌دهد.

شبیه‌سازی ریخته‌گری تحت فشار (Die Casting)

در فرآیند دایکاست، سرعت بالای تزریق و فشار زیاد ذوب چالش‌های متفاوتی را نسبت به ریخته‌گری ثقلی ایجاد می‌کند که نیاز به تحلیل‌های خاص دارد. سالیدکست می‌تواند نحوه انتقال حرارت در قالب‌های فلزی را مدل‌سازی کرده و زمان بهینه برای باز شدن قالب و خروج قطعه را پیش‌بینی کند. این کار باعث جلوگیری از تغییر شکل قطعه به دلیل دمای بالا و همچنین افزایش طول عمر قالب‌های گران‌قیمت فولادی در خط تولید می‌شود. درک رفتار حرارتی در این سطح، تفاوت میان یک تولیدکننده معمولی و یک واحد صنعتی پیشرفته در حوزه قطعات خودرویی است.

کاربرد سالیدکست در تولید قطعات خودرو

قطعات خودرویی به دلیل تیراژ بالا و نیاز به وزن کم، باید با کمترین ضریب اطمینان و بالاترین دقت ممکن از نظر سلامت ساختاری تولید شوند. استفاده از سالیدکست در طراحی سیلندرها، پوسته‌های گیربکس و قطعات سیستم تعلیق، تضمین‌کننده عملکرد ایمن خودرو در شرایط سخت کاری خواهد بود. مهندسان با این نرم‌افزار می‌توانند ضخامت دیواره‌ها را بدون ترس از ایجاد عیب، تا حد ممکن بهینه‌سازی کرده و وزن نهایی مجموعه را کاهش دهند. این رویکرد علمی، هزینه تمام شده هر قطعه را در مقیاس تولید انبوه به شدت کاهش داده و سودآوری را تضمین می‌کند.

بررسی عیوب ریخته‌گری پیش از تولید

عیوبی مانند اتصال سرد (Cold Shut) یا نیامد (Misrun) که ناشی از انجماد زودهنگام ذوب هستند، با سالیدکست به راحتی قابل پیش‌بینی و اصلاح هستند. در کنار این ابزار، استفاده از تحلیل‌های المان محدود در نرم‌افزاری مثل ansys workbench برای بررسی تنش‌های پسماند پس از انجماد، پکیج مهندسی را کامل می‌کند. شناسایی زودهنگام این مشکلات به معنای جلوگیری از صرف هزینه‌های کلان برای ساخت مدل‌های چوبی و فلزی است که قرار بوده قطعات معیوب تولید کنند. در واقع سالیدکست نقش یک فیلتر کیفی را در مرحله طراحی ایفا می‌کند تا فقط طرح‌های بی‌نقص وارد فاز اجرایی شوند.

دوره آموزش SolidCast برای چه کسانی مناسب است؟

این دوره برای مهندسان متالورژی و مکانیکی که در حوزه صنایع ریخته‌گری و تولید قطعات فلزی فعالیت می‌کنند، یک ضرورت شغلی به شمار می‌آید. همچنین دانشجویانی که قصد دارند پایان‌نامه‌های خود را بر پایه شبیه‌سازی‌های صنعتی بنا کنند، مخاطبان اصلی این آموزش تخصصی و کاربردی هستند. اگر شما در محیط‌هایی مثل inventor پایه مشغول طراحی قطعات صنعتی هستید، یادگیری سالیدکست به شما کمک می‌کند تا نگاهی تولیدمحور به طراحی‌های خود داشته باشید. در نهایت، مدیران واحدهای ریخته‌گری که به دنبال کاهش هزینه‌های ضایعات و ارتقای تکنولوژی کارخانه خود هستند، از این دانش بهره‌مند خواهند شد.

آموزش کاربردی سالیدکست در اصفهان

شرکت در دوره حضوری سالیدکست فرصتی است تا فراتر از دستورات نرم‌افزاری، با چالش‌های واقعی که در ریخته‌گری‌های بزرگ اصفهان وجود دارد، روبرو شوید. در فضای کلاس، تجربه‌ی انتقال دانش از پروژه‌های اجرایی باعث می‌شود که تفاوت میان یک شبیه‌سازی آکادمیک و یک تحلیل صنعتی را به خوبی درک کنید. تعامل با اساتید باسابقه، این امکان را فراهم می‌کند تا ابهامات مربوط به خواص مواد و شرایط مرزی پیچیده را در لحظه برطرف نمایید. حضور در کنار سایر متخصصین این حوزه، شبکه‌ای از ارتباطات حرفه‌ای ایجاد می‌کند که برای مسیر شغلی هر مهندس در قطب صنعتی کشور بسیار ارزشمند است. با یادگیری علمی ابزارهای شبیه‌سازی، ریسک‌های مهندسی را به فرصت‌های رشد و بهره‌وری تبدیل کنید.

سوالات متداول درباره دوره آموزش SolidCast

در این بخش تلاش کرده‌ایم به رایج‌ترین پرسش‌هایی که مهندسان پیش از شروع یادگیری این نرم‌افزار با آن‌ها مواجه می‌شوند، بر اساس نیازهای واقعی صنعت پاسخ دهیم.

تفاوت سالیدکست با پروکست در چیست؟

سالیدکست تمرکز بیشتری بر سرعت و سادگی در تحلیل انجماد دارد در حالی که پروکست برای تحلیل‌های پیچیده‌تر متالورژیکی استفاده می‌شود. انتخاب بین این دو کاملاً به نوع پروژه و دقت مورد نیاز واحد مهندسی بستگی دارد.

پیش نیاز یادگیری نرم افزار SolidCast چیست؟

آشنایی با اصول اولیه ریخته‌گری و متالورژی انجماد، مهم‌ترین پیش‌نیاز برای درک صحیح پارامترهای ورودی و تحلیل نتایج خروجی این نرم‌افزار است. همچنین تسلط نسبی بر مفاهیم تحلیل‌های عددی مشابه آنچه در abaqus پایه تدریس می‌شود، می‌تواند به درک عمیق‌تر مدل‌سازی کمک کند.

آیا SolidCast برای ریخته‌گری چدن مناسب است؟

بله، این نرم‌افزار دیتابیس بسیار قدرتمندی برای انواع چدن‌های خاکستری و نشکن دارد و می‌تواند پدیده انبساط گرافیتی را نیز در محاسبات خود لحاظ کند. این ویژگی باعث شده تا سالیدکست انتخاب اول بسیاری از کارخانجات تولید قطعات چدنی باشد.

سیستم مورد نیاز برای نصب سالیدکست چیست؟

خوشبختانه این نرم‌افزار به منابع سیستمی خیلی سنگینی نیاز ندارد و با یک لپ‌تاپ مهندسی متوسط و رم 8 گیگابایت به خوبی اجرا می‌شود. همین موضوع باعث شده تا مهندسان بتوانند در محیط کارگاه نیز به راحتی از آن استفاده کنند.

اعتبار مدرک دوره SolidCast چقدر است؟

گذراندن این دوره در مراکز معتبر و دریافت گواهینامه، تاییدکننده توانمندی شما در بهینه‌سازی فرآیندهای تولیدی است که در تمام صنایع بزرگ ریخته‌گری معتبر است. این تخصص به عنوان یک مهارت کلیدی، جایگاه شغلی شما را در تیم‌های فنی و مهندسی تثبیت می‌کند.
